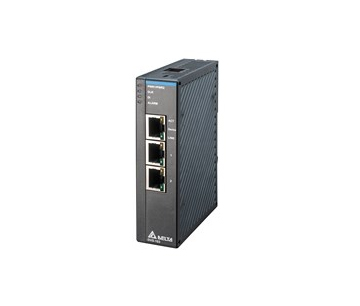

臺達DVS-103I02C-DLR

產品介紹

  產品特色
  12 ~ 48 VDC 雙直流電冗余輸入
  -20℃ ~ 70℃工作溫度
  支持EtherNet/IP工業通訊協議
  支持DLR(device-level ring)環網技術，網絡斷線自愈時間小于3ms(50節點內)
  DI 與DO提供警報觸發

  技術規格
  標準
  協定
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X) and 100Base-FX

  交換技術
  儲存并傳送
  界面
  Fast Ethernet
  RJ45端口：3 10/100Base-T(X)，自動MDI/MDI-X跳線檢測，自動協商與連接速度檢測
  撥碼開關
  DHCP/BootP設定、恢復原廠設定值、DLR功能開啟/關閉
  數字輸入(DI)
  1組
  0~+5V 為 OFF
  +11V~30V 為 ON
  最大承受電流6mA
  警報輸出(DO)
  1組干接點，最大承受電流1A @ 24VDC

  網絡管理
  管理功能
  EtherNet/IP, IGMP Snooping v1/v2, VLAN, DHCP/BootP Client
  DLR模式
  Supervisor, Ring
  設定接口
  Delta EIP Builder, EtherNet/IP EDS(Electronic Data Sheet) file
  韌體更新
  Web Browser

  電源需求
  輸入電壓：12 ~ 48VDC，2組端子座
  最大輸入電流：0.31A
  電流過載保護：內置，最大承受電流0.9A
  反極性保護：內置

  機構規格
  外殼：IP40 PC塑料
  尺寸：110 mm (高) x 28 mm (寬) x 75 mm (深)
  重量：126g
  安裝方式：工業級導軌式與壁掛式

  環境
  工作溫度：-20℃ ~ 70℃ (-4℉ ~ 158℉)
  儲存溫度：-40℃ ~ 85℃ (-40℉ ~ 185℉)
  工作濕度：5% ~ 95% (無凝結)

  認證
  安全規范：UL 61010, IEC 62368-1, EAC
  電磁干擾(EMI)：FCC 47 CFR Part 15 Subpart B Class A, IEC 61000-6-4, EN 55032, AS/NZS CISPR 32
  電磁耐受(EMS : IEC 61000-6-2, EN 55024)：IEC 61000-4-2 level 3, IEC 61000-4-3 level 3, IEC 61000-4-4 level 3, IEC 61000-4-5 level 1, IEC 61000-4-6 level 3, IEC 61000-4-8 level 4, IEC 61000-4-17

  工業環境測項目測試
  低溫：IEC 60068-2-1
  高溫：IEC 60068-2-2
  濕度：IEC 60068-2-30
  沖擊：IEC 60068-2-27
  自由跌落：IEC 60068-2-32
  震動：IEC 60068-2-6
  Hi-Pot耐高壓：500V
